Saiba tudo sobre a placa-mãe e aprenda a escolher a melhor para o seu setup

Como o próprio nome já diz, a placa-mãe é um dos componentes mais importantes do PC e, por isso, é também um dos mais complexos. Atualmente, existe uma ampla gama de placas-mãe com as mais variadas características, como por exemplo soquetes de diferentes tamanhos e compatibilidades, além de o formato da placa-mãe também influenciar na escolha do setup. Justamente por conta desses fatores, a Pichau Arena separou as melhores dicas para você, leitor, não fique confuso e possa fazer a melhor escolha para sua necessidade.

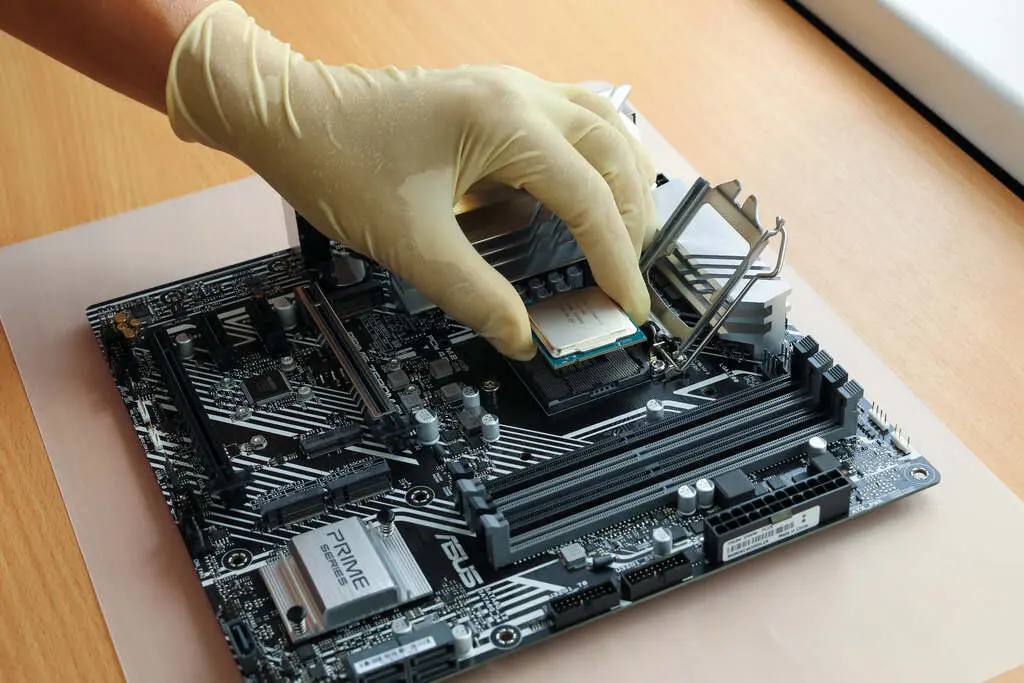

O que é a placa-mãe?

A placa-mãe é um circuito impresso com conexões, também chamadas de slots e conectores específicos para processador (CPU), memória RAM, unidades de armazenamento (SSD ou HD), placa de vídeo (GPU) e outros componentes necessários.

É por meio dessa peça que os componentes se comunicam e tornam o computador funcional. Um bom exemplo prático é a troca que ocorre entre o processador e a RAM do PC: através da placa-mãe, a CPU acessa os dados alocados na memória RAM.

Neste texto, focaremos nas motherboards para computador, mas é importante saber que quase todos os dispositivos eletrônicos do nosso dia-a-dia, tais como notebooks, celulares e tablets, utilizam esse hardware tão essencial, diferenciando-se principalmente pelos formatos, tamanhos, recursos e propósitos.

Os componentes de uma placa-mãe

De maneira geral, as placas-mãe são quadradas ou retangulares para se ajustarem aos gabinetes comuns que são encontrados no mercado. Normalmente são instaladas na posição vertical, mas também podem ser colocadas na horizontal. De todo modo, o que importa é garantir que componentes sejam acoplados nela e, ao mesmo, ocupem um local apropriado no gabinete.

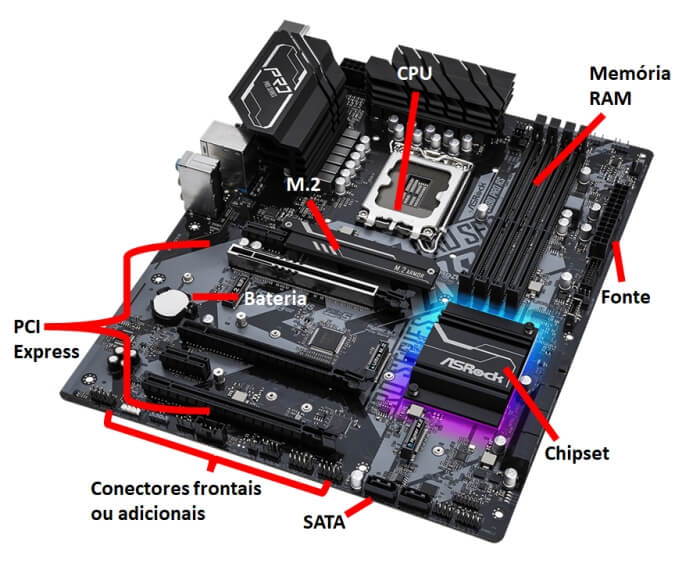

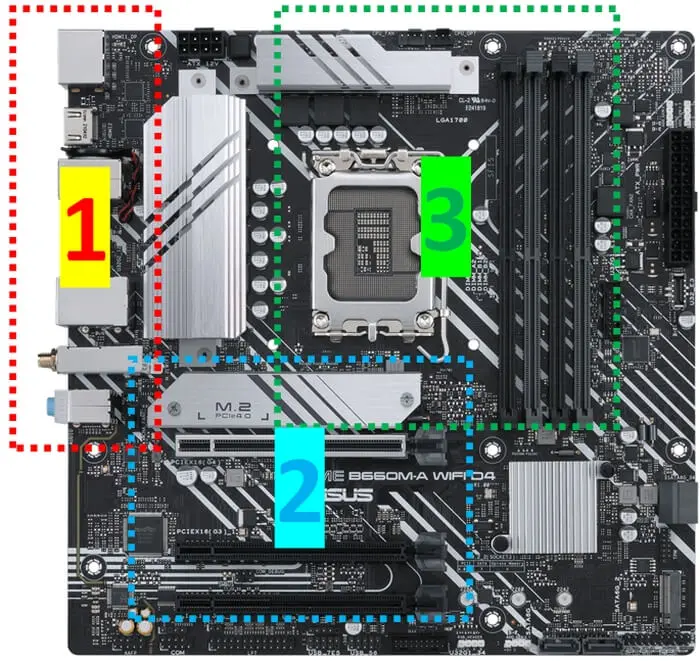

Para explicar a organização da placa-mãe, utilizaremos como ilustração os modelos Prime B660M-A, da Asus, e Z690 Pro RS, da ASRock. O padrão nesses produtos é o mesmo utilizado por toda indústria, com apenas algumas variações mínimas.

1 – Conectores traseiros

A chamada posição torre, localizada no canto superior esquerdo da placa-mãe, é a responsável por armazenar diversos conectores que devem ser acessados a partir da traseira do gabinete. Nesta região, estão conectores do tipo:

• USB tipo A
• USB-C
• HDMI (vídeo)
• DisplayPort (vídeo)
• Ethernet (cabo de rede)
• Áudio (como caixas de som e fones)
• PS/2 (para teclado)

É importante lembrar que alguns modelos mais antigos podem contar com conectores como paralelo (muito usado para impressoras) e VGA (vídeo). Esses padrões foram substituídos por tecnologias mais modernas, como USB e HDMI.

A quantidade e a variedade de conectores traseiros pode sofrer alterações de acordo com o modelo, sendo que as versões produzidas para o mercado high-end geralmente possuem mais portas de entrada.

2 – Slots de expansão

Os slots de expansão são encontrados logo abaixo dos conectores traseiros. O nome é intuitivo e revela que são recursos que permitem a instalação de placas que expandem os recursos do computador.

Nessa região são instalados componentes importantes, como placas de vídeo, placas Ethernet, placas de redes Wi-Fi e placas de som.

Hoje, os slots de expansão consistem principalmente em conexões PCI Express. Motherboards antigas traziam conexões como PCI e AGP.

Os slots PCI Express possuem tamanhos variados. O maior (x16) é tradicionalmente utilizado pela placa de vídeo (GPU), que pode ser tão grande ao ponto de ocupar o espaço de dois ou até três slots.

3 – CPU e Memória RAM

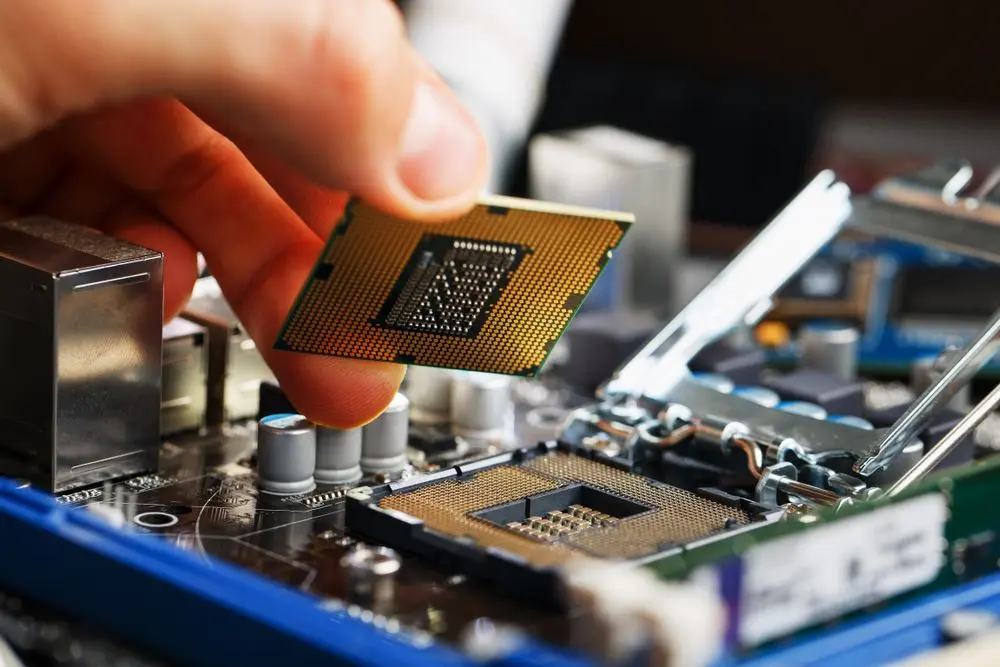

O soquete, ou socket, é provavelmente a parte mais importante da placa-mãe, pois abriga o item mais importante do computador: o processador. Logo ao lado do socket estão as ranhuras, que na maioria das vezes são três ou quatro, para fixação dos módulos ou pentes de memória RAM.

Ao comprar uma placa-mãe, é essencial saber que não são todos os processadores que podem ser instalados naquele modelo. Ou seja, os sockets são construídos para famílias específicas de CPUs. Por isso, é importante pesquisar bem ao montar a sua máquina para não cometer o erro de comprar um chip que não é compatível com o soquete. O recomendado é escolher primeiro o seu processador para posteriormente escolher o modelo da placa-mãe.

Por exemplo, as CPUs Intel Core de 13ª geração usam um soquete do tipo LGA1700, enquanto os processadores Intel Core de 11ª geração são baseados no LGA1200, um encaixe totalmente diferente.

Outro ponto de atenção são as memórias RAM. Um modelo que trabalha apenas com módulos DDR4 não vai funcionar com pentes DDR5 e vice-versa.

4 – Alimentação, SATA e outros conectores

Em posições menos padronizadas, existem outros conectores, que servem para alimentação de energia, conexão com as unidades de armazenamento e mais.

A motherboard contém um ou mais conectores auxiliares de quatro, seis ou oito pinos, usualmente utilizados para fornecer alimentação elétrica complementar para processadores exigentes. É muito comum haver conectores para a ventoinha (cooler) da CPU e, em placas para PCs gamer, para LEDs de iluminação.

Conectores SATA também estão presentes na maioria dos modelos para permitir que SSDs e HDs sejam instalados na máquina. É comum placas-mãe terem de dois a seis conectores do tipo.

Ainda para armazenamento, a motherboard pode ter um ou mais slots M.2 (2242, 2260 ou 2280) para instalação de SSDs mais avançados.

Chipset da Placa-mãe

Quando se buscam informações sobre placas-mãe, é muito comum encontrar o termo “chipset”. Na prática, é o responsável por gerenciar a comunicação entre CPU, GPU, memória RAM, unidades de armazenamento e outros componentes.

Na maioria das vezes, o chipset é produzido pela mesma fabricante do processador, com o intuito de que uma placa-mãe seja compatível com uma ou mais família de processadores.

Formatos e tamanhos

As placas-mãe precisam seguir determinados padrões de dimensões e formas para fins de compatibilidade. Atualmente, são vários padrões disponíveis no mercado. Os formatos ATX e micro-ATX são adequados para máquinas com tamanho físico grande ou médio. Para mini-PCs, padrões como nano-ITX e pico-ITX são os mais apropriados.

O ATX foi estabelecido pela Intel em 1995. Placas nesse padrão devem ter 12 x 9,6 polegadas ou 305 x 244 mm. Existem algumas variações com dimensões maiores ou menores em relação ao padrão original. O mais popular é o mencionado micro-ATX, com dimensões de 244 × 244 mm.

• ATX: 305 × 244 mm
• micro-ATX (mATX): 244 × 244 mm
• E-ATX (Extended ATX): 305 x 272-330 mm
• ultra-ATX: 366 × 244 mm
• XL-ATX: 13,5-13,6 x 262-264 mm

Em 2001, pensando nos mini-PCs, a Via Technologies introduziu o padrão mini-ITX, que tem 170 x 170 mm. As variações desse formato são:

• mini-ITX: 170 x 170 mm
• nano-ITX: 120 x 120 mm
• pico-ITX: 72 x 100 mm
